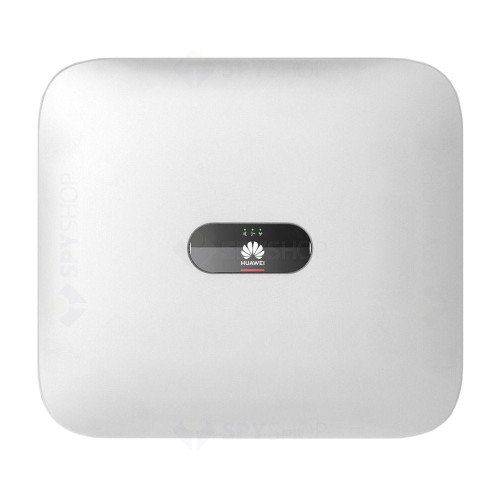

Tip Produs: Invertor

Utilizare: On grid

Specificatii Aditionale:

Specificatii tehnice

Eficienţă

Eficienţă Max.

98.6%

Eficiența ponderată europeană

98.1%

INTRARI

Putere fotovoltaică max. recomandată1	15.000 Wp
Tensiune max. de intrare2	1.100V
Gama de tensiune de lucru3	140 V ~ 980 V
Tensiunea de pornire	200 V
Tensiune nominală de intrare	600 V
Curent max. de intrare per MPPT	13.5 A
Curent max. scurt circuit	15 A
Nunarul de MPP trackere	2
Numarul max. de intrari pe MPPT	1

Intrare (Baterie CC )

Compatibilitate baterie HUAWEI Smart String ESS 5kWh – 30kWh

Gama de tensiune de lucru 600 V ~ 980 V

Curent max. de funcționare 16 A

Curent max. de putere de încărcare 10.000 W

Putere maximă de descărcare 10.000 W

IESIRI (In rețea)

Conexiune de rețea	Trifazat
Putere nominală de ieșire	10.000 W
Putere Max. aparentă	11.000 VA4
Tensiune nominală de ieșire	220 Vac/380 Vac, 230 Vac/400 Vac, 3W/N+PE
Frecvența nominală a rețelei de curent alternativ	50 Hz / 60 Hz
Curent Max. de ieșire	16.9 A
Factor de putere reglabil	0.8 leading …. 0.8 lagging
Distorsiune armonica totala max.	<3%

IESIRI (Backup via Backup Box - B1)

Puterea aparentă maximă 3.300 VA

Tensiunea nominală de ieșire 220 V / 230 V

Curent maxim de ieșire 15 A

Gama factorilor de putere 0.8 leading ... 0.8 lagging

Protecţie

Dispozitiv de deconectare pe partea de intrare	Da
Protecție anti-insulară	Da
CC reverse-polarity protection	Da
Monitorizarea izolației	Da
Protecție la supratensiune CC	Da, compatibil cu clasa de protecție TIP II conform EN / IEC 61643-11
Protecție la supratensiune  CA	Da, compatibil cu clasa de protecție TIP II conform EN / IEC 61643-11
Monitorizarea curentului rezidual	Da
Protecție la supratensiune CA	Da
Protecție la scurtcircuit CA	Da
Protecție la supratensiune CA	Da
Protecție împotriva defectelor de arc	Da
Controlul receptorului Ripple	Da
Recuperare PID integrată5	Da
Încărcarea inversă a bateriei din rețea	Da

Date generale

Intervalul de temperatură de funcționare	-25 ~ + 60 °C (-13 °F ~ 140 °F)
Umiditatea relativă de funcționare	0% RH ~ 100 %RH
Altitudine de operare	0 – 4000 m (Derating peste 2000 m)
Răcire	Convecție naturală
Afişaj	Indicatoare LED; WLAN+FusionSolar APP
Comunicare	RS485, WLAN/Ethernet prin Smart Dongle-WLAN-FE; 4G / 3G / 2G prin Smart Dongle-4G (Opțional)
Greutate (inclusiv suportul de montare)	17.0 kg (37.5 lb)
Dimensiune (inclusiv suportul de montare)	525 X 470 X 146.5 mm (20.7 X 18.5 X 5.8 inch)
Grad de protecție	IP65
Consumul de energie pe timp de noapte	< 5.5 W6

Optimizator Compatibil

Optimizator compatibil SUN2000-450W-P

Standarde de conformitate

Certificate	EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Standarde de conectare la rețea	G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA

* 1 Puterea PV de intrare maximă a invertorului este de 20.000 Wp atunci când sunt proiectate șiruri lungi și conectate complet cu optimizatoarele de putere SUN2000-450W-P.

* 2 Tensiunea maximă de intrare este limita superioară a tensiunii DC. Orice tensiune DC de intrare mai mare ar putea deteriora invertorul. * 3 Orice tensiune de intrare DC dincolo de domeniul de tensiune de funcționare poate duce la o funcționare necorespunzătoare a invertorului.

* 4 C10 / 11: 10.000 VA

* 5 SUN2000-3 ~ 10KTL-M1 crește potențialul între PV și masă la peste zero prin funcția de recuperare PID integrată pentru a recupera degradarea modulului din PID. Tipurile de module acceptate includ: tip P (mono, poli).

* 6. <10 W când funcția de recuperare PID este activată.


Putere: 10 KW
